Pemanfaatan data Batimetri Nasional untuk efisiensi biaya studi kelayakan

Tantangan Studi Kelayakan di Wilayah Maritim

Sebagai negara kepulauan terbesar di dunia, Indonesia mengalami pertumbuhan pesat dalam pembangunan infrastruktur maritim dan pesisir. Perkembangan ini mencakup berbagai sektor strategis, mulai dari pemasangan kabel komunikasi bawah laut (subsea telecommunication cables), jaringan pipa migas dan air (subsea pipeline crossings), pembangunan pelabuhan dan terminal khusus, hingga konstruksi jembatan penyeberangan bentang panjang.

Dalam setiap proyek infrastruktur perairan, tahapan Studi Kelayakan ( Feasibility Study / FS) memegang peranan yang sangat vital. Pada tahapan ini, para pemilik proyek (project owners), pengembang, dan tim engineering dituntut untuk membuat keputusan strategis mengenai kelayakan teknis, risiko lingkungan, serta estimasi biaya investasi (CAPEX) dan operasional (OPEX).

Namun, salah satu tantangan terbesar pada tahap awal Feasibility Study adalah keterbatasan anggaran pra-konstruksi (pre-engineering budget) dan ketatnya alokasi waktu. Melakukan mobilisasi tim survei hidro-oseanografi penuh di laut terbuka (offshore) pada tahap awal yang masih dinamis sering kali dinilai kurang efisien secara finansial. Di sinilah Data Batimetri Nasional (BATNAS) hadir sebagai solusi data sekunder baseline yang memfasilitasi evaluasi teknis awal secara cepat, akurat, dan efisien.

Memahami Data Batimetri Nasional (BATNAS)

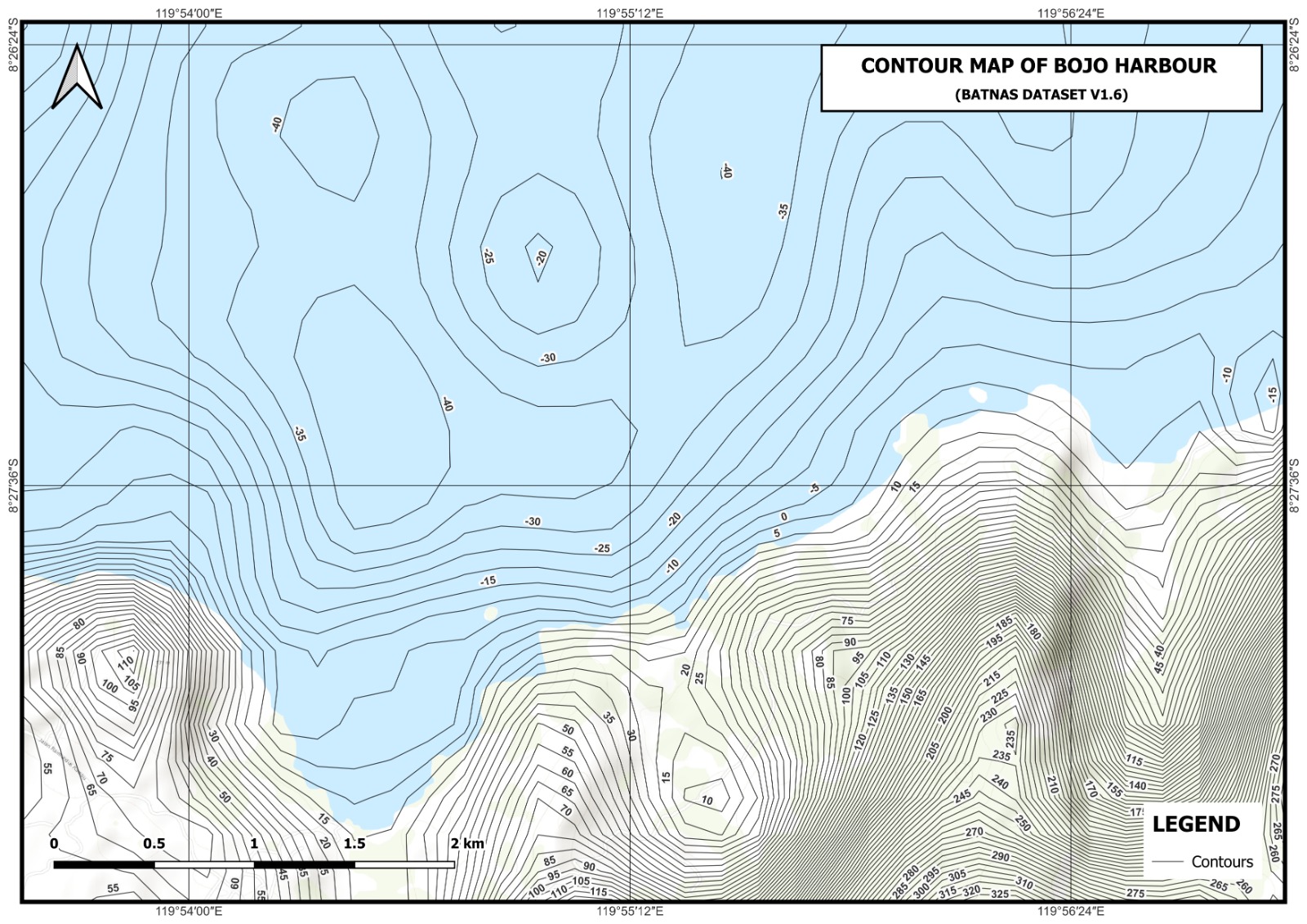

BATNAS (Batimetri Nasional) adalah produk data spasial batimetri yang diterbitkan oleh Badan Informasi Geospasial (BIG) bekerja sama dengan berbagai lembaga riset dan kementerian di Indonesia. BATNAS dirancang untuk menyediakan model elevasi digital dasar laut (Digital Depth Model) yang mencakup seluruh wilayah perairan Indonesia. data dari BATNAS dapat dilihat di https://sibatnas.big.go.id/

Karakteristik Teknis Utama BATNAS:

• Resolusi Grid Spasial: BATNAS dibangun dengan kombinasi data altimetri satelit, data survei Singlebeam Echosounder (SBE), dan Multibeam Echosounder (MBES) milik berbagai instansi, yang dikompilasi menjadi model grid terintegrasi beresolusi 6 arc-second (setara dengan interval grid sekitar 180 meter di wilayah khatulistiwa).
• Cakupan Geografis: Meliputi seluruh ZEE (Zona Ekonomi Eksklusif) Indonesia, perairan kepulauan, hingga wilayah pesisir dangkal.
• Datum & Referensi: Berada pada acuan datum spasial nasional (WGS 84 / SRGI 2013) yang terintegrasi dengan data elevasi daratan nasional (DEMNAS), memungkinkan analisis seamless pada area transisi darat-laut (intertidal zone).

Penggunaan data ini memberikan engineer dasar komputasi yang valid untuk pemodelan makro tanpa harus menunggu proses perizinan dan mobilisasi kapal survei perairan.

Penerapan BATNAS dalam Tahap Feasibility Study Proyek Maritim

Pada tahap awal perancangan engineering, data BATNAS dimanfaatkan dalam tiga pilar utama analisis teknis:

A. Penentuan Rute Pipa & Kabel Bawah Laut ( Subsea Pipeline & Cable Routing )

Dalam perencanaan jalur pipa atau kabel perairan, faktor kedalaman dan topografi dasar laut menentukan panjang bentang, tegangan pipa (pipe stress), serta kebutuhan pelindung (free span protection / trenching).

Dengan mengunggah data BATNAS ke dalam perangkat lunak Geographic Information System (GIS) dan pemodelan 3D, engineer dapat:

• Menganalisis profil kemiringan lereng dasar laut (seabed slope).
• Mendeteksi keberadaan palung, palung dalam, atau kondisi topografi ekstrim yang berpotensi memicu bentangan bebas (free span) pada pipa.
• Membuat beberapa alternatif koridor jalur pipa (pipeline route corridor) untuk dibandingkan secara simultan.

B. Penapisan Lokasi ( Site Selection ) Infrastruktur Pesisir

Untuk pembangunan pelabuhan, jembatan pipa (pipe bridge), atau dermaga, ketersediaan kedalaman air (draft) yang cukup merupakan syarat mutlak. Data BATNAS memfasilitasi analisis penapisan awal (screening study) untuk menentukan lokasi yang membutuhkan minimal pengerukan (dredging), sehingga dapat menekan biaya pengerukan awal maupun pemeliharaan jangka panjang.

C. Pemodelan Hidrodinamika & Lingkungan Awal

Data batimetri merupakan batuan dasar (bathymetric mesh) wajib dalam simulasi numerik hidrodinamika. BATNAS menyediakan domain batimetri yang memadai untuk menjalankan pemodelan awal terkait:

• Pola sirkulasi arus laut dan pasang surut kawasan (regional tidal flow).
• Transformasi gelombang dari laut dalam menuju pantai (wave shoaling & refraction).
• Prediksi awal pola persebaran sedimen dan dispersi dampak lingkungan.

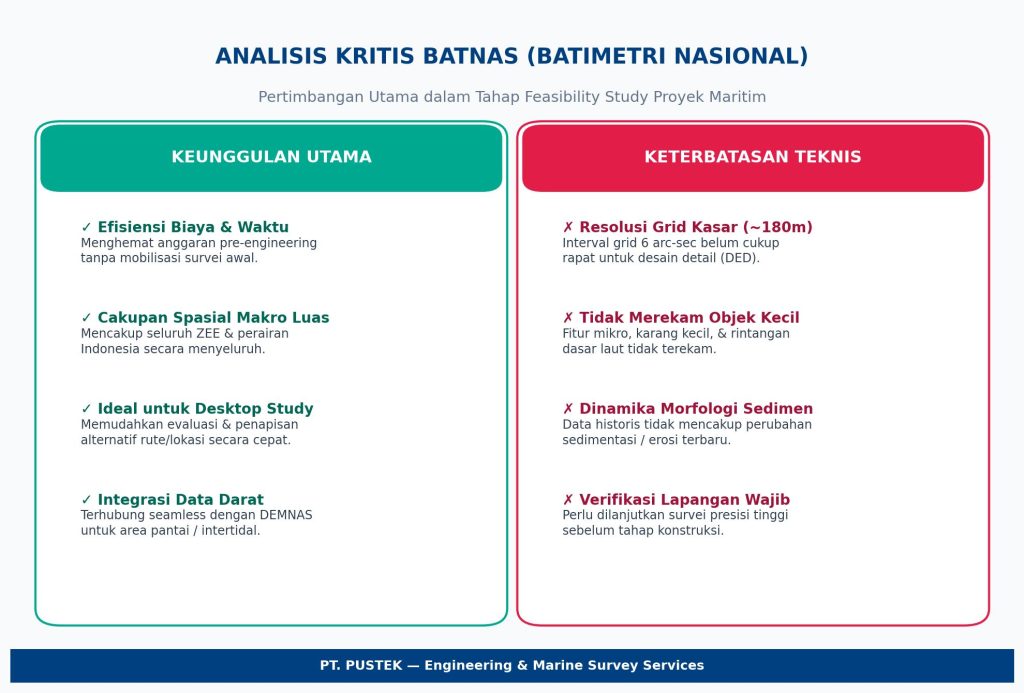

Keunggulan vs. Keterbatasan Teknis BATNAS

Meskipun BATNAS memberikan manfaat besar, pemanfaatannya harus dibarengi dengan pemahaman yang utuh mengenai kelebihan serta keterbatasannya agar tidak menimbulkan kesalahan asumsi desain (design assumptions).

Keunggulan Utama:

1. Efisiensi Biaya dan Waktu secara Signifikan: Penggunaan BATNAS dalam tahap FS mengeliminasi biaya awal mobilisasi alat dan kapal survei yang bernilai ratusan juta rupiah.
2. Fleksibilitas Desktop Study : Memungkinkan evaluasi puluhan kilometer koridor proyek di meja kerja dalam hitungan hari.
3. Standarisasi Data: Sebagai data resmi pemerintah, BATNAS diakui dalam dokumen studi lingkungan awal (AMDAL / UKL-UPL) untuk tingkat kajian makro.

Keterbatasan Teknis yang Harus Diwaspadai:

1. Resolusi Grid Terbatas (~180 Meter): Kepadatan data 180 meter berarti fitur dasar laut yang berukuran di bawah skala tersebut (seperti batu karang kecil, bangkai kapal, atau perubahan kemiringan tajam) tidak akan terekam dalam model.
2. Dinamika Morfologi Dasar Laut: BATNAS dibuat dari kompilasi data historis. Pada area perairan yang sangat dinamis—seperti muara sungai dengan sedimentasi tinggi atau selat berarus deras—kondisi dasar laut aktual dapat berbeda secara signifikan dari data historis.
3. Ketidakpastian pada Area Sangat Dangkal ( Intertidal Zone ): Pengukuran batimetri pada kedalaman < 2 meter sering kali memiliki densitas titik data yang lebih rendah pada data sekunder makro, padahal area ini merupakan lokasi kritis untuk landfall pipa atau tumpuan jembatan

Strategi Transisi ke Survei Batimetri Presisi Tinggi

Untuk menjamin keamanan operasional dan keandalan struktur, BATNAS tidak dirancang untuk menggantikan survei lapangan pada tahap DED ( Detailed Engineering Design ). Sebaliknya, BATNAS berfungsi sebagai alat penyaring (filtering tool) untuk mengoptimalkan efisiensi survei lapangan di kemudian hari.

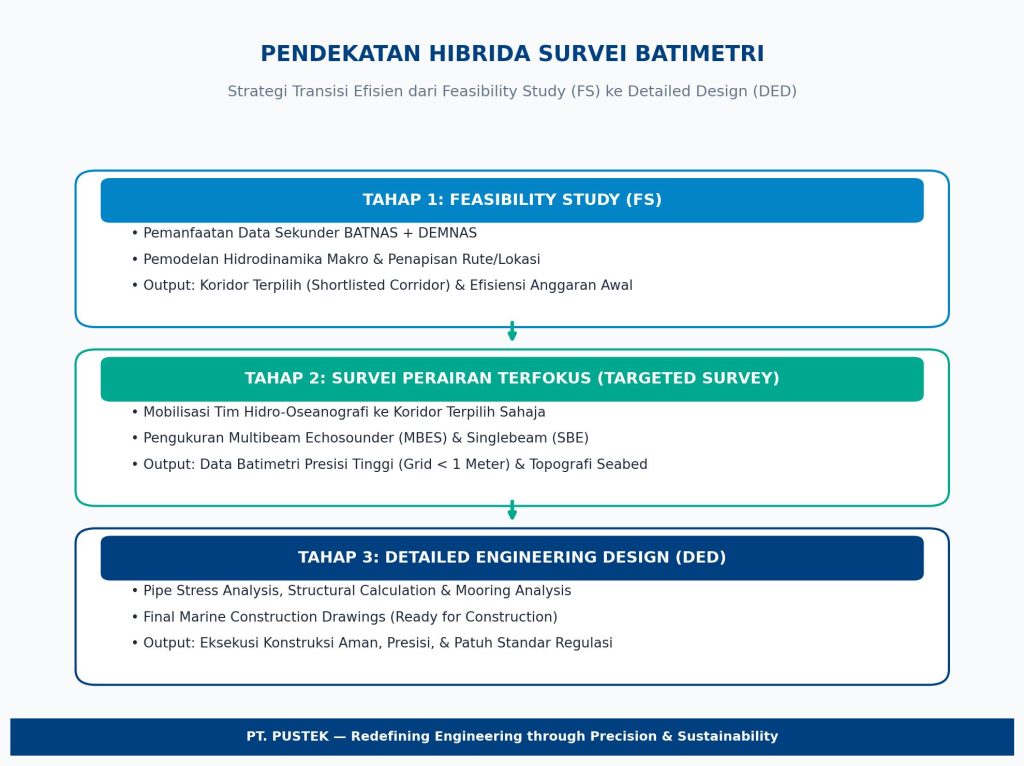

PT PUSTEK menerapkan pendekatan hibrida bertahap ( Phased Engineering Approach ) untuk memastikan efisiensi biaya tanpa mengorbankan keselamatan teknis

Pemanfaatan Data Batimetri Nasional (BATNAS) adalah langkah cerdas dalam efisiensi pre-engineering pada tahapan Feasibility Study. Dengan memanfaatkannya secara tepat, pengembang proyek dapat menghemat alokasi anggaran awal, mempercepat proses pengumpulan data, serta memperkecil risiko kesalahan pemilihan lokasi atau rute secara makro.

Namun, kunci keberhasilan proyek maritim terletak pada pemahaman batas kredibilitas data. Menggunakan data BATNAS untuk tahap Detailed Engineering Design (DED) tanpa verifikasi lapangan adalah risiko teknik yang tidak direkomendasikan. Pendekatan gabungan—di mana BATNAS digunakan untuk menyaring opsi, dan survei lapangan presisi digunakan untuk mengeksekusi detail—merupakan standar terbaik (best practice) dalam engineering infrastruktur modern.
